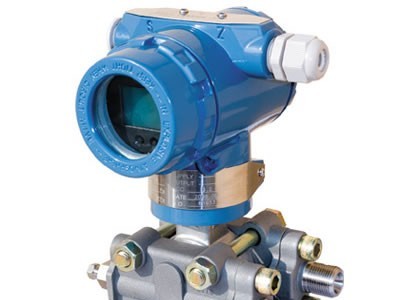

差压变送器选型表
| 1151DP | 差压变送器 | |||||||
|---|---|---|---|---|---|---|---|---|
| 代码 | 量程范围KPa | |||||||
| 3 | 0-1.3～7.5 | |||||||
| 4 | 0-6.2～37.4 | |||||||
| 5 | 0-31.1～186.8 | |||||||
| 6 | 0-117～690 | |||||||
| 7 | 0-345～2068 | |||||||
| 8 | 0-1170～6890 | |||||||
| 代码 | 输出 | |||||||
| E | 4-20mA | |||||||
| H | HART通讯 | |||||||
| F | FF通讯 | |||||||
| 代号 | 结构材料 | |||||||
| 法兰和接头 | 排气/排液阀 | 隔离膜片 | 灌充液体 | |||||
| 22 | 316不锈钢 | 316不锈钢 | 316不锈钢 | 硅油 | ||||
| 23 | 316不锈钢 | 316不锈钢 | 哈氏合金C | |||||
| 24 | 316不锈钢 | 316不锈钢 | 蒙乃尔 | |||||
| 25 | 316不锈钢 | 316不锈钢 | 钽 | |||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | |||||
| 35 | 哈氏合金C | 哈氏合金C | 钽 | |||||
| 44 | 蒙乃尔 | 蒙乃尔 | 蒙乃尔 | |||||
| 代号 | 工作压力MPa | |||||||
| B- | 4 | |||||||
| C- | 10 | |||||||
| D- | 14 | |||||||
| 代码 | 选项 | |||||||
| M1 | 0-线性指示表 | |||||||
| M3 | 4位LCD数字或31/2LED显示 | |||||||
| M4 | 智能表显示 | |||||||
| B1 | 管装弯支架（安装管Φ60） | |||||||
| B2 | 板装弯支架 | |||||||
| B3 | 管装平支架（安装管Φ60） | |||||||
| D1 | 侧面泄放阀在压力室上部 | |||||||
| D2 | 侧面泄放阀在压力室下部 | |||||||
| 不注 | 1/2NPT锥管阴螺纹接头 | |||||||
| C1 | 1/2-14NPT引压接管，带后部焊接Ф14引压管1/2-14NPT | |||||||
| C2 | M20×1.5丁字形螺纹接头 | |||||||
| C21 | M20×1.5丁字形螺纹接头另加工字型接头 | |||||||
| d | 隔爆型dⅡBT4 | |||||||
| i | 本安型iaⅡCT6 | |||||||
| 1151DP | 3 | E | 22 | B | M1 | 选型举例 | ||
差压变送器简单的说，就是测量容器或管道等设备两端的压力差，设计原理为被测介质的两种压力通入变送器高、低两个压力室，作用在δ元件(即敏感元件)的两隔离膜片上，通过隔离膜片和δ元件内的填充液传送到预张紧的测量膜片两侧。测量膜片与两侧绝缘体上的电极各组成一个电容器，在无压力通入或两侧压力均等时测量膜片处于中间位置，两侧两电容器的电容量相等。当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过检测此电容极板上的差动电容，再由电子线路把差动电容转换放大成4-20mADC的二线制电流信号。
差压变送器技术参数| 类型 | 量程（KPa） | 精度 | 过载压力 或静压(MPa) | 静压影响 (%) | 温度影响 (%/28℃) | 附 注 | |
|---|---|---|---|---|---|---|---|
| 代号 | 调整范围 | ||||||
| DP | 3 | 1.3～7.5 | 0.2 | 5 10 14 | ±0.5 | ±0.3 | 1.静压和温度影响的附加误差，均系在量程下的值。 2.DR型经过载压力作用后，需经重新调零后，才能正常工作。 3.DP型经过载压力作用后，零点变化为±0.25%。 4.HP型经过载压力作用后，零点变化量如下： 量程4 ≤±1% 量程3、5 ≤±2% 量程6、7 ≤±5% 5.在量程范围内，量程连续可调。 |
| 4 5 | 6.2～37.4 31.1～186.8 | ±0.25 | ±0.2 | ||||
| 6 7 8 | 117～689.5 345～2068 1170～6895 | 0.25 | 0.5 | ||||
| HP | 4 5 6 7 | 6.2～37.4 31.1～186.8 117～689.5 345～2068 | 25 32 | ±1.0 | |||
| DR | 2 | 0.125～1.5 | 0.5 | 2 5 | ±0.5 | ||
①差压变送器主要用于测量液体、气体或蒸汽的差压、压力、液位和密度，然后将其转换成4～20mA.DC信号输出。
②差压变送器包括DP型(基本型)，HP型(高静压)和DR型(微差压)三种类型。以上三类变送器与智能放大板组合，可构成智能型差压变送器，它可通过符合HART协议的手操器(HART375手操器)相互通讯，进行设定和监控。
1：在压力传输过程中，应注意以下几点：
a、变送器与散热管连接处，切勿漏气；
b、开始使用前，如果阀门是关闭的，则使用时，应该非常小心、缓慢地打开阀门，以免被测介质直接冲击传感器膜片，从而损坏传感器膜片；
c、管路中必须保持畅通，管道中的沉积物会弹出，并损坏传感器膜片；
2：切勿将高于36V电压加到变送器上，容易导致变送器损坏；
3：切勿用硬物碰触膜片，导致隔离膜片损坏；
4：被测介质不允许结冰，否则将损伤传感器元件隔离膜片，导致变送器损坏，必要时需对变送器进行温度保护，以防结冰；
5：在测量蒸汽或其他高温介质时，其温度不应超过变送器使用时的极限温度，高于变送器使用的极限温度必须使用散热装置；
6：测量蒸汽或其他高温介质时，应使用散热管，使变送器和管道连在一起，并使用管道上的压力传至变压器。当被测介质为水蒸气时，散热管中要注入适量的水，以防过热蒸汽直接与差压变送器接触，损坏传感器。
