热工宝典性能指标
工作温度：-10~50 ℃
贮存温度：-27~70 ℃
外形尺寸：127×235×43mm
产品重量：750g
直流信号输入：
| 测量 | ||
|---|---|---|
| 功能 | 量程 | 精度 |
| DCV | 0~35V | ±0.1%FS |
| DCmV | 0~100mV | ±0.05%FS |
| DCmA | 0~35mA | ±0.05%FS |
| RTD | CU50、PT100 | ±0.1%FS |
| TC | K 、T 、E 、J 、N、W325 | ±0.1%FS |
| R 、S 、B | ±0.2%FS | |
| F | 0.0~5000.0Hz | ±0.2Hz |
直流信号输出：
| 输 出 | ||
|---|---|---|
| 功 能 | 量 程 | 精 度 |
| DCV | 0~5V | ±0.05%FS |
| DCmV | 0~100mV | ±0.05%FS |
| DcmA | 0~24mA | ±0.05%FS |
| R | 10.0~500.0Ω | ±0.15%FS |
| 500.0~2500.0Ω | ±0.15%FS | |
| 2500.0~5000.0Ω | ±0.15%FS | |
| TC | K 、T 、E 、J 、N、W325 | ±0.1%FS |
| R 、S 、B | ±0.2%FS | |
| F | 0~1000Hz | ±1Hz |
| 0~5.00KHz | ±0.02KHz | |
注：模拟电阻输出需要0.6mA的激励电流。

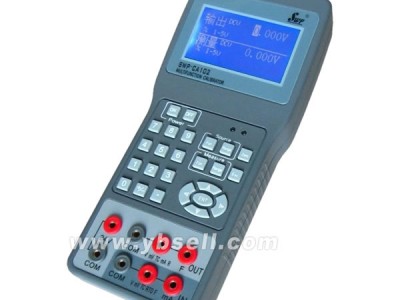

CA102热工仪表校验仪概述此产品采用单片机作为 CPU，集大规模数字转换集成电路和大屏幕液晶显示技术于一体，具有测量、输出、手册和输出24VDC 配电功能，且上述四项功能可同时工作，同屏显示输出和测量值以及对应的 ITS-90 标准值（热电阻和热电偶）。并配备超大容量可充电电池，携带方便，能方便地完成工业现场热工仪表（传感器、变送器、显示仪表、控制系统）的检修、校验。绍兴中仪电子的SWP-CA102产品是我公司在CA101 产品的基础上研发的升级版，此款热工信号校验仪主要是为工业现场热工仪表及系统的校验维护而设计的，产品提供完善而实用的功能，操作简单。
热工校验仪使用特点 1、电压和电流测量百分比显示。
2、多达2 种热电阻（PT100 、Cu50）的测量；9种热电偶（K 、E 、T 、J 、S 、R 、N 、B 、W325）的测量和输出。
3、热工宝典可实现电阻值与温度值、毫伏值与温度值的快速互查。
4、热电阻、热电偶的测量输出带有 ITS-90 标准毫伏、电阻值对应显示。
5、电流、电压、电阻的测量和输出。
6、热电偶测量、输出具有自动或手动补偿功能。
7、内置大容量充电电池，充电一次可持续工作5~7小时（与工作状况相关）。
8、大屏幕带背光液晶显示，全中文菜单操作。
9、按键声音和背光可控制，保存设置参数。
10、热工仪表校验仪产品小巧、便于携带和手持。
11、坚固、可靠，背面的支撑架和挂钩孔适合现场使用。
A、输出热电偶信号时，设定温度应大于等于补偿的温度，使输出的毫伏信号为正值。
B、当仪表从室内拿到现场并采用自动温度补偿方式，温差较大时，应把仪表在现场适应 5 分钟，使仪表内藏的温度传感器的温度和环境温度一致，从而准确测量出环境温度值。
C、确认每档量程范围，不能过量程使用。
D、测试和输出时，端子接线必须与操作一致。比如：在输出端子上接测量电压，在电流端子上测量电压，都有可能损坏仪表。
E、热工仪表校验仪在有足够光强处，不要使用背光，这样可以延长电池使用时间。
