| 1151LT | 法兰式液位变送器 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 代码 | 量程范围KPa | |||||||||||
| 3 | 0-1.3～7.5 | |||||||||||
| 4 | 0-6.2～37.4 | |||||||||||
| 5 | 0-31.1～186.8 | |||||||||||
| 6 | 0-117～690 | |||||||||||
| 代码 | 输出 | |||||||||||
| E | 4-20mA | |||||||||||
| H | HART通讯 | |||||||||||
| F | FF通讯 | |||||||||||
| 代码 | 公称直径尺寸(mm) | 插入筒长度(mm) | 高压侧隔膜片材料 | |||||||||
| A0 | (3〞)80 | 平 | 316LSST | |||||||||
| A2 | (3〞)80 | 50 | 316LSST | |||||||||
| A4 | (3〞)80 | 100 | 316LSST | |||||||||
| A6 | (3〞)80 | 150 | 316LSST | |||||||||
| B0 | (4〞)100 | 平 | 316LSST | |||||||||
| B2 | (4〞)100 | 50 | 316LSST | |||||||||
| B4 | (4〞)100 | 100 | 316LSST | |||||||||
| B6 | (4〞)100 | 150 | 316LSST | |||||||||
| C0 | (3〞)80 | 平 | 哈氏C-276 | |||||||||
| C2 | (3〞)80 | 50 | 哈氏C-276 | |||||||||
| C4 | (3〞)80 | 100 | 哈氏C-276 | |||||||||
| C6 | (3〞)80 | 150 | 哈氏C-276 | |||||||||
| D0 | (4〞)100 | 平 | 哈氏C-276 | |||||||||
| D2 | (4〞)100 | 50 | 哈氏C-276 | |||||||||
| D4 | (4〞)100 | 100 | 哈氏C-276 | |||||||||
| D6 | (4〞)100 | 150 | 哈氏C-276 | |||||||||
| E0 | (3〞)80 | 平 | 钽 | |||||||||
| F0 | (4〞)100 | 平 | 钽 | |||||||||
| 代码 | 安装法兰 | |||||||||||
| A | 3〞150lb碳钢镀锌 | |||||||||||
| B | 4〞150lb碳钢镀锌 | |||||||||||
| C | 3〞300lb碳钢镀锌 | |||||||||||
| D | 4〞300lb碳钢镀锌 | |||||||||||
| 代码 | 结 构 材 料 | |||||||||||
| 法兰和接头 | 排气/排液阀 | 隔离膜片 | 灌充液体 | |||||||||
| 22 | 316不锈钢 | 316不锈钢 | 316不锈钢 | 硅油 | ||||||||
| 23 | 316不锈钢 | 316不锈钢 | 哈氏合金C | |||||||||
| 24 | 316不锈钢 | 316不锈钢 | 蒙乃尔 | |||||||||
| 25 | 316不锈钢 | 316不锈钢 | 钽 | |||||||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | |||||||||
| 35 | 哈氏合金C | 哈氏合金C | 钽 | |||||||||
| 代码 | 选项 | |||||||||||
| M1 | 0-线性指示表 | |||||||||||
| M3 | 3位半LCD显示表 | |||||||||||
| M4 | 智能表显示 | |||||||||||
| B1 | 管装弯支架 | |||||||||||
| B2 | 板装弯支架 | |||||||||||
| B3 | 管装平支架 | |||||||||||
| D1 | 侧面泄放阀在压力室上部 | |||||||||||
| D2 | 侧面泄放阀在压力室下部 | |||||||||||
| 不注 | 1/2NPT锥管阴螺纹接头 | |||||||||||
| C1 | 1/2NPT引压接头，后部焊接Ф14引压管 | |||||||||||
| C2 | M20×1.5丁字形阳螺纹接头带 | |||||||||||
| C21 | M20×1.5丁字形阳螺纹接头另加工字型接头 | |||||||||||
| d | 隔爆型dⅡBT4 | |||||||||||
| i | 本安型iaⅡCT6 | |||||||||||
| 1151LT | 3 | E | A0 | A | 22 | M1 | 变送器选型举例 | |||||
1、输出信号：4～20mA.DC二线制（模拟）
二线制4～20mA直流信号上叠加数字信号，由用户选择线性或开方输出。（智能）
2、供电电源：12～45V.DC（详见负载特性图）
3、负载特性：
电源影响：<0.005%/V
负载影响：电源稳定时，无负载影响。
测量精度：调校量程的±0.2%，±0.25%，±0.5%
（标配精度为±0.5%，若选择其他精度请在订货选型时注明。）
迁移特性：正迁移量500%
负迁移量600%
注：① 负迁移量的值，不大于一个工程大气压。
② 迁移后的上限或下限值，均不应超过测量范围的上限值。
③ 差压流量变送器迁移会破坏开方特性，故不能进行迁移。
④ 压力变送器不能进行负迁移。
4、阻尼：通常可在0.2～1.67秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大。
5、启动时间：<2秒，不需预热
6、工作环境：环境温度 -29～93℃（模拟放大器）；-29～75℃（数字/智能放大器）；-29～65℃（带显示表头）
环境湿度 0～95%
7、防护特性：防护能力 IP65
8、防爆类型：隔爆型 Exd II BT4-6、本安型 Exia II CT5
9、静压影响：DP类零位误差：对于14MPa，±0.1%量程限值或±0.25%量程限值（量程代号为3），在管道压力下通过调零给予校正。
10、HP类零位误差：±0.5%量程限值，对于32MPa在管道压力下通过调零给予校正。
11、电磁辐射影响：0.05%量程值，接受辐射频率27～500MHz，试验场强3V/m。
12、指示表（%）：电流表 标尺长44.5mm 精度±2%；液晶数显精度±0.2%
13、振动影响：任何方向200Hz振动时，±0.05%/g。
14、安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来消除。
15、重量：5.4Kg（不包括附件）

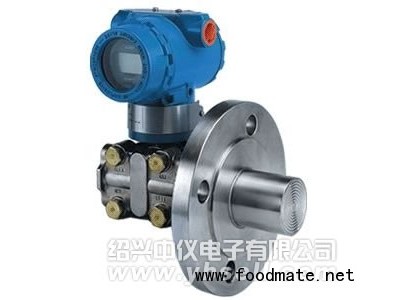

1151LT液位变送器是一种直接安装在管道或容器上的现场变送器。由于隔离膜片直接与液体介质相接触，无须将正压侧用导压管引出，因此可以测量高温、高粘度、易结晶、易沉淀和强腐蚀等介质的液位、压力和密度，然后将其转换成4～20mA.DC信号输出。LT型液位变送器采用标准的法兰进行安装联接。
