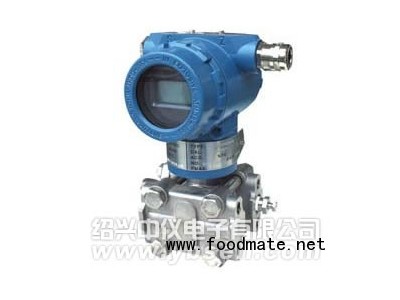

1151压力变送器型号表
| 1151GP压力变送器 | |||||||
|---|---|---|---|---|---|---|---|
| 代码 | 量程范围KPa | ||||||
| 1 | 0-25～157Pa | ||||||
| 2 | 0-0.125～1.5 | ||||||
| 3 | 0-1.3～7.5 | ||||||
| 4 | 0-6.2～37.4 | ||||||
| 5 | 0-31.1～186.8 | ||||||
| 6 | 0-117～690 | ||||||
| 7 | 0-345～2068 | ||||||
| 8 | 0-1170～6890 | ||||||
| 9 | 0-3450～20680 | ||||||
| 0 | 0-6890～41370 | ||||||
| 代码 | 输出信号 | ||||||
| E | 4-20mADC | ||||||
| S | HART通讯(4-20mADC智能型) | ||||||
| 代号 | 结构材料 | ||||||
| 法兰和接头 | 排气/排液阀 | 隔离膜片 | 灌充液体 | ||||
| 22 | 316不锈钢 | 316不锈钢 | 316不锈钢 | 硅油 | |||
| 23 | 316不锈钢 | 316不锈钢 | 哈氏合金C | ||||
| 24 | 316不锈钢 | 316不锈钢 | 蒙乃尔 | ||||
| 25 | 316不锈钢 | 316不锈钢 | 钽 | ||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | ||||
| 35 | 哈氏合金C | 哈氏合金C | 钽 | ||||
| 44 | 蒙乃尔 | 蒙乃尔 | 蒙乃尔 | ||||
| 代号 | 选项 | ||||||
| M1 | 0-线性指示表 | ||||||
| M2 | 0-平方根指示表 | ||||||
| M3 | 3位半LCD显示表 | ||||||
| M4 | 3位半LED显示表 | ||||||
| B1 | 管装弯支架 | ||||||
| B2 | 板装弯支架 | ||||||
| B3 | 管装平支架 | ||||||
| D1 | 侧面泄放阀在压力室上部 | ||||||
| D2 | 侧面泄放阀在压力室下部 | ||||||
| N | 1/2-14NPT锥管阴螺纹接头 | ||||||
| J(可省略) | 丁字形螺纹接头M20×1.5，带后部焊接Ф14引压管的球锥连接头 | ||||||
| d | 隔爆型dⅡBT4 | ||||||
| i | 本安型iaⅡCT6 | ||||||
| 1151GP-4E22M3d | |||||||
被测介质的两种压力通入变送器高、低两压力室，作用在δ元件(即敏感元件)的两隔离膜片上，通过隔离膜片和δ元件内的填充液传送到预张紧的测量膜片两侧。测量膜片与两侧绝缘体上的电极各组成一个电容器，在无压力通入或两侧压力均等时测量膜片处于中间位置，两侧两电容器的电容量相等。当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过检测此电容极板上的差动电容，再由电子线路把差动电容转换放大成4-20mADC的二线制电流信号。压力变送器和压力变送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空http://www.ybsell.com/Shop/Shop_153.shtm。
变送器技术参数| 类型 | 量程(KPa) | 精度 | 过载压力 (MPa) | 超压影响 (%) | 温度影响 (%/28℃) | 附注 | |
|---|---|---|---|---|---|---|---|
| 代号 | 调整范围 | ||||||
| GP | 3 | 1.3～7.5 KPa | 0.25 | 14 | ±0.25 | ±0.3 | 1.超压影响和温度影响，均在变送器 量程下进行测定。 2.在其它量程下，超压引起的零点变 化，通过零点调整，即可恢复正常工作。 3.GP型压力变送器符合技术指标的 工作压力为： 充硅油时：≥3.5KPa.abs 充氟油时：高于大气压力 |
| 4 | 6.2～37.4KPa | ±0.2 | |||||
| 5 | 31.1～186.8KPa | ||||||
| 6 | 117～689.5 KPa | ||||||
| 7 | 345～2068 KPa | ||||||
| 8 | 1170～6895 KPa | ||||||
| 9 | 3450～20680 KPa | 31 | |||||
| 0 | 6890～41370 KPa | 52 | |||||
①压力变送器主要用于测量气体、液体和蒸汽的压力、负压和压力等参数，然后将其转换成4～20mADC信号输出。
②压力变送器包括GP型（表压力）和AP型（压力变送器）两种类型。GP和AP型与智能放大板组合，可构成智能型压力变送器(带HART协议)，它可通过符合HART协议的手操器(HART375手操器)相互通讯，进行设定和监控。
③GP型压力变送器的δ室，一侧接受被测压力信号，另一侧则与大气压力贯通，因此可用于测量表压力或负压。
