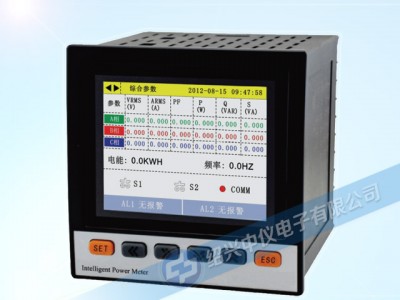

EX500R电量无纸记录仪可测量三相交流电路中的真有效值电压、电流、频率、有功功率、无功功率、功率因数、有功电度值、无功电度值等参数；同时记录电压、电流、有功功率、功率因数、有功电度值、无功电度值。可生成电量日报表、月报表；且可通过U盘或SD卡将记录参数曲线及历史数据和电量报表转存到PC机上进行数据分析，提供RS485通讯接口，支持MODBUS-RTU协议。电量无纸记录仪广泛应用于低压配电柜、工业自动化、智能型开关柜、楼宇自动化、能源管理系统等。
功能优势·采用320*240TFT彩色液晶显示屏，
·可测量三相电压、电流、有功功率、无功功率、视在功率、功率因数、频率及总有功电度、总无功电度，
·对三相电压、三相电流、有功功率、功率因数进行实时曲线记录和数据记录存储，
·对总有功电度、总无功电度进行累计存储，并生成日报表、月度报表，
·仪表内部有8M的FLASH存储器用于数据保存，支持外部U盘和SD卡转存功能，
·开关输出：2路AL1、AL2继电器开关（报警）输出，
·可选模拟量输出：1路模拟量变送输出，DC4-20mA，
·可选开关量输入：2路S1、S2用于“遥测”电气开关状态，
·可选提供RS485通讯接口，支持MODBUS-RTU协议，
·可连接面板式微型打印机，可手动打印历史数据和历史曲线，可自动打印实时数据及累积电量报表，
·SD卡自动备份历史数据可用PC软件打开，如有需要请联系绍兴中仪电子有限公司售后服务部。
技术参数| 网络 | 三相三线、三相四线 |
|---|---|
| 电压额定值 | 3*57.7/100V，3*220/380V |
| 电压过负荷 | 持续:1.2倍，瞬时:2倍/10S |
| 电压功耗 | <1VA(每相) |
| 电压阻抗 | ≥300KΩ |
| 电压精度 | RMS测量 精度0.5%F.S |
| 电流额定值 | 3*5(6)A |
| 电流过负荷 | 持续:1.2倍，瞬时:4倍/10S |
| 电流功耗 | <0.4VA (每相) |
| 电流阻抗 | <20mΩ |
| 电流精度 | RMS测量 精度0.5%F.S |
| 频率 | 45～60Hz，精度0.1Hz |
| 电能 | 有功电能精度1级，无功电能精度2级 |
| 功率 | 有功电能、无功、视在功率精度1级 |
| 显示 | 可编程设置、切换、分辨率320*240，TFT彩色液晶显示 |
| 电源工作范围 | AC/DC100～240V，电源功耗≤8VA |
| 输出数字接口 | RS485，采用MODBUS-RTU协议，RS485通讯响应时间间隔典型值为1S |
| 报警输出 | 2路开关输出，AC250V/3A或DC30V/ |
| 模拟量输出 | 1路模拟量变送输出 DC4-20mA 带负载＜600Ω |
| 工作、存储环境 | 工作环境：-10℃～+50℃，湿度＜85%RH 无结 存储环境：-20℃～+55℃，湿度＜75%RH无结露 |
| 抗干扰能力 | 静电抗干扰能力：IEC61000-4-2，Level2 辐射抗干扰能力：IEC61000-4-3，Level3 快速瞬间脉冲群抗干扰性试验：IEC61000-4-4，Level4 浪涌抗干扰性试验（1，2/50us-8/20us）：IEC61000-4-5，Level4 |
| 隔离耐压 | 信号输入和电源之间AC2000V |
| 绝缘 | 输入、输出、电源对机壳＞5MΩ |
| 尺寸(mm) | 96W×96H×100L |
